Panel indicador LED nivel de aguas limpias y sucias con sondas - CBE MT214/M

Panel indicador LED nivel de aguas limpias y sucias con sondas - CBE MT214/M

Color: Marrón

Descripción Producto

  • Panel indicador LED de nivel para depósitos de aguas limpias y sucias.
  • Incluye sonda de 26 cm (se puede cortar).
  • Marca CBE. Modelo MT214

Módulo de control de aguas limpias y sucias CBE MT214/M

Con este panel indicador podrás saber cuánta agua te queda en tu depósito de aguas limpias y si has llegado o no al último cuarto en el de aguas sucias.

Funciona a través de LEDs de colores que se encienden en función del nivel del agua. Para ello incluye una sonda de 26 cm que deberás instalar en tu depósito y recortarla siguiendo instrucciones.

Esta sonda no está permanentemente encendida. Tiene un botón que al pulsarse activa el medidor de la sonda y te indica en qué cuarto de depósito se encuentra el agua limpia. Cuando el depósito de aguas grises está lleno se enciende la luz LED roja de advertencia (sin necesidad de pulsar el botón).

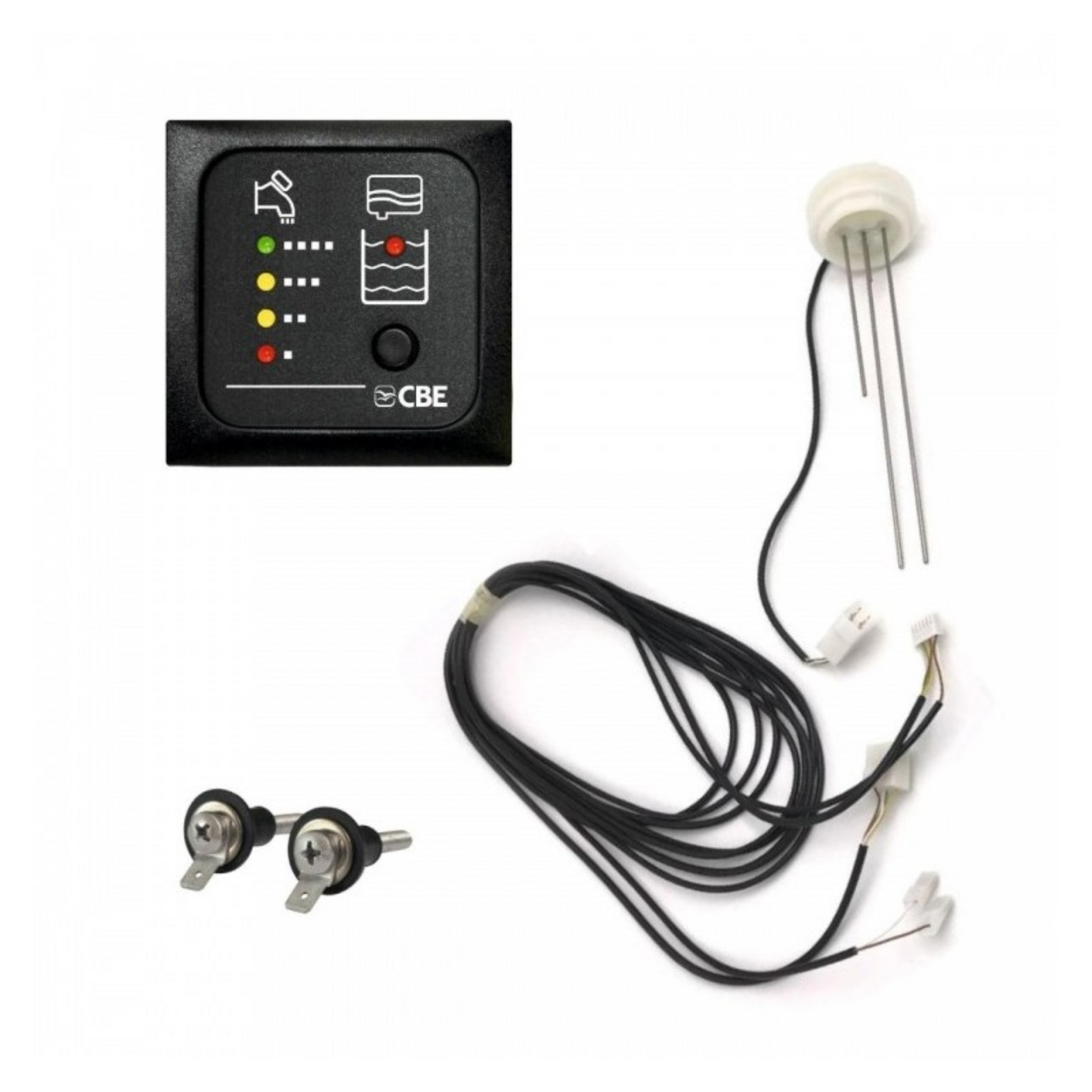

Características:

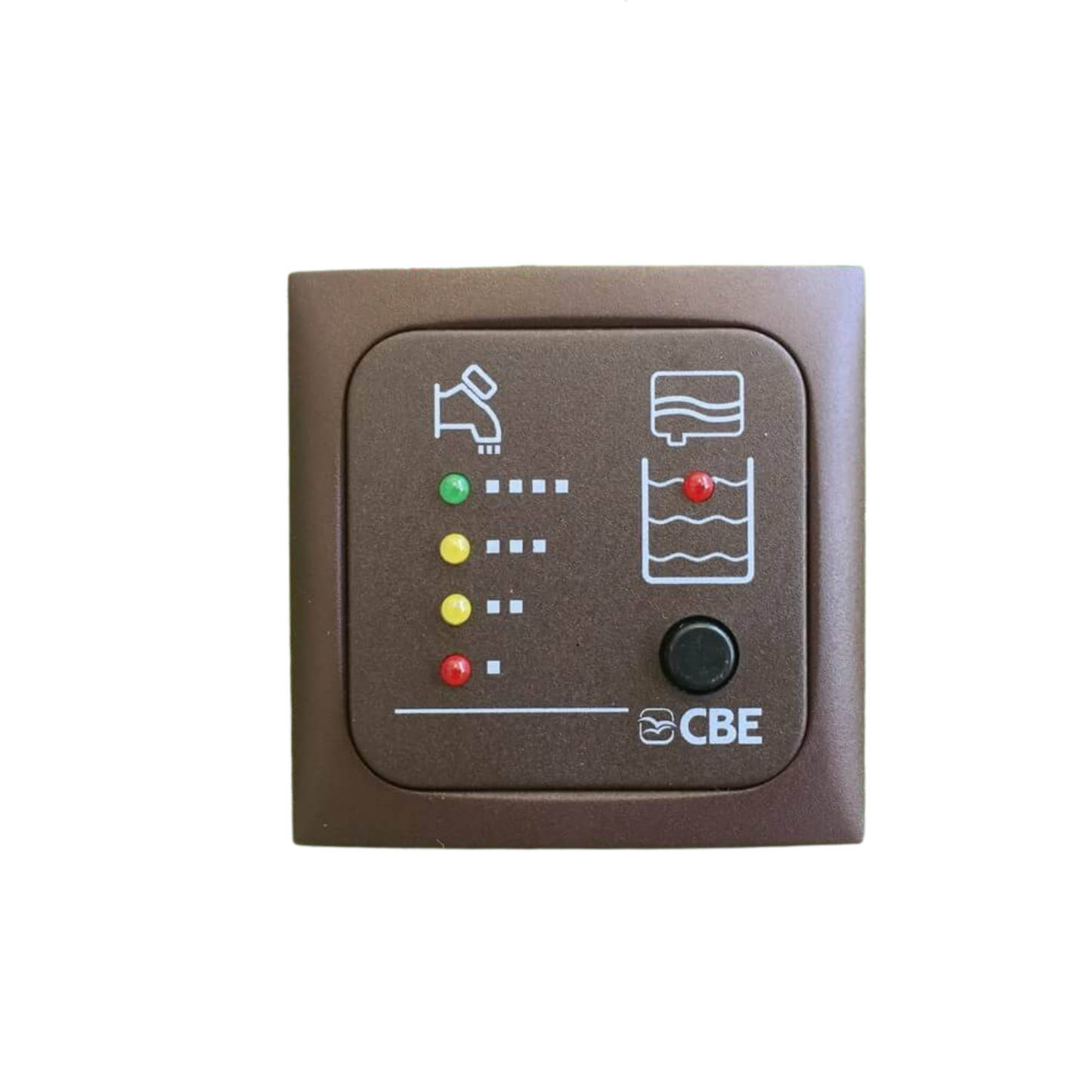

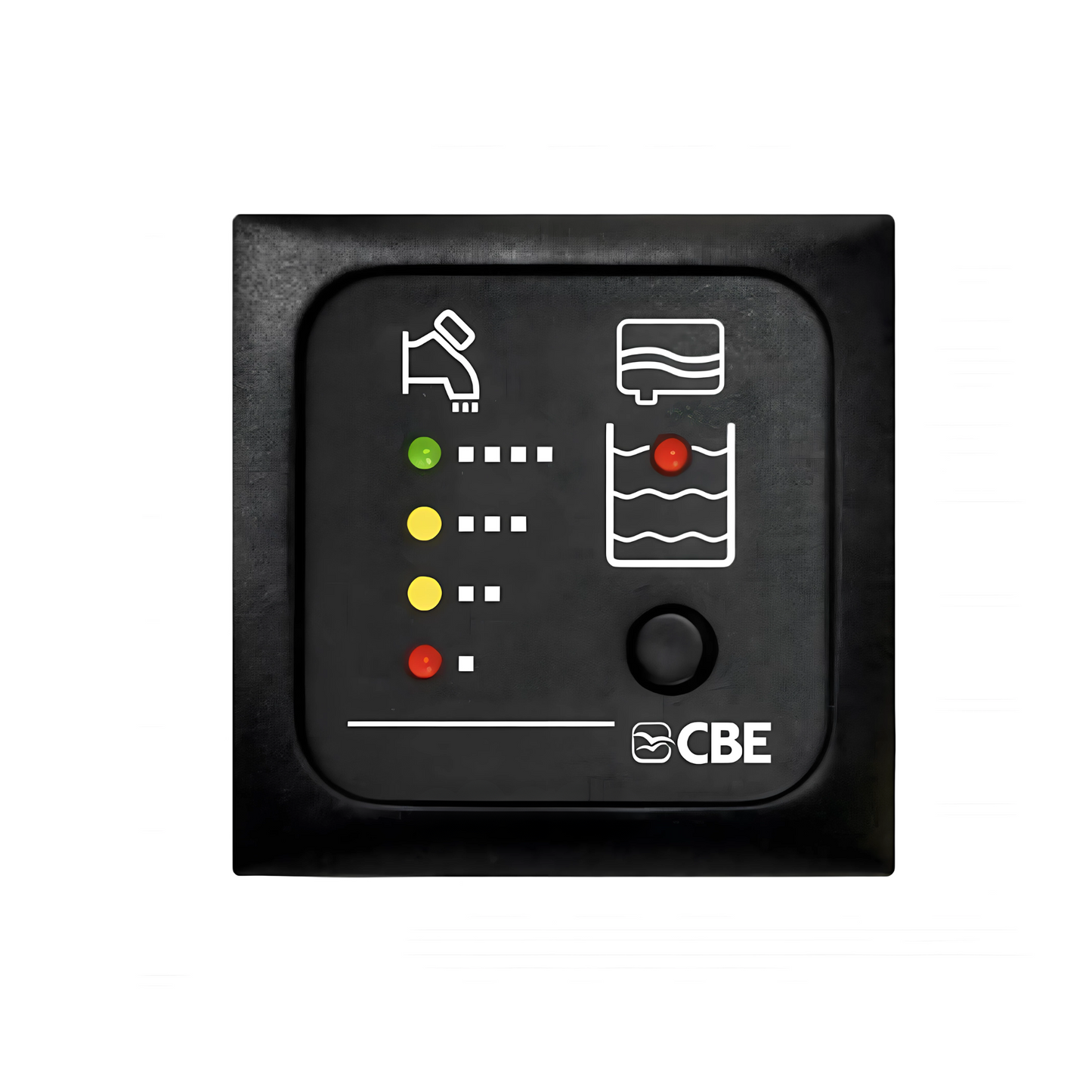

  • Panel indicador de nivel (incluye marco).

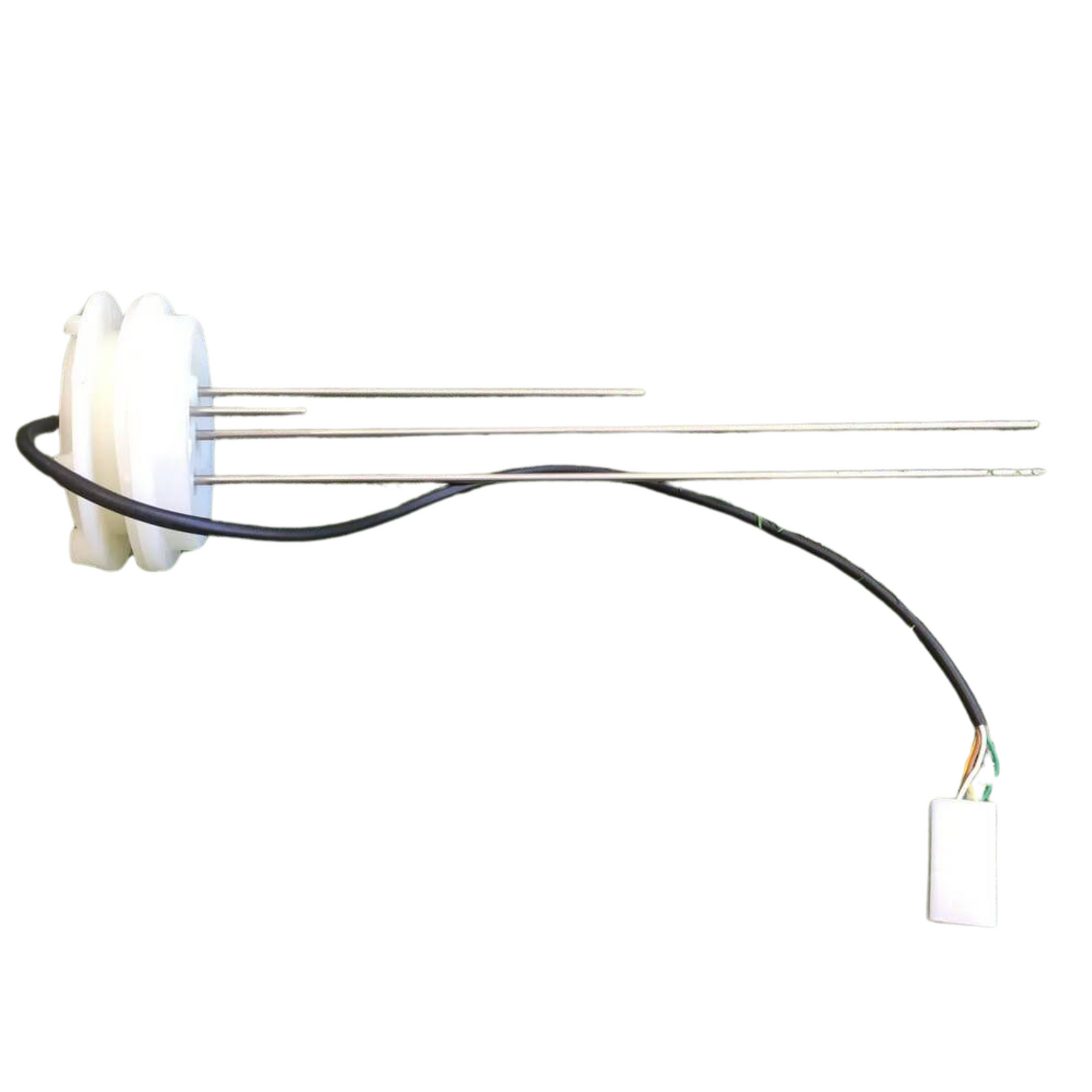

  • Incluye sonda de acero inoxidable (agua limpia).
  • Incluye sonda de tornillos "SSP" (aguas grises).
  • Incluye 2 cables de conexión sonda-indicador.
  • Corriente: 12 V.

Medidas:

  • Dimensiones panel: 60 x 60 mm.
  • Montaje encastrado: Agujero 45 x 45 mm.
  • Logitud sonda: 260 mm.
  • Diámetro insercción sonda en depósito: Ø 50 mm
  • Longitud cable sonda panel de control: 4 metros.
Precio habitual €53,20 EUR
Precio habitual Precio de oferta €53,20 EUR
Oferta Agotado

En existencias

Ver todos los detalles

Contenido desplegable

Consejo Instalación

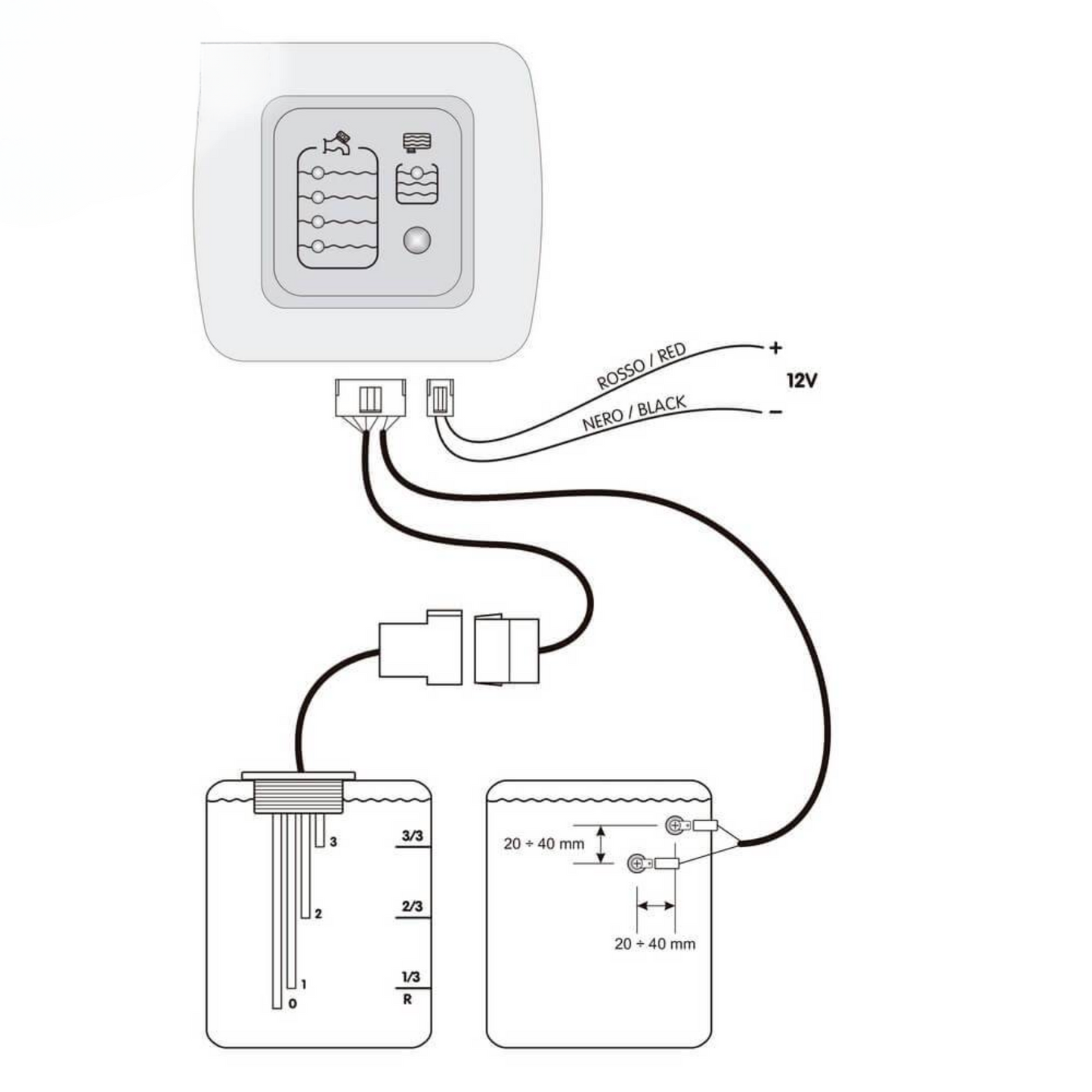

¿Cómo calcular el corte de las varillas de la sonda en el tanque de aguas limpias?

La sonda viene de fábrica para depósitos de 40 cm de profundidad, pero podremos adaptar las varillas para que nos sirva para depósitos de otras medidas.

DEPÓSITO DE AGUA LIMPIA: Debes medir la altura de tu depósito y calcular cuatro partes. Deberás recortar las varillas de la sonda en función de estos cálculos

  • Cuando el agua está en el último cuarto (R) es cuando no hay varillas que toquen el agua. Significa que tu depósito está en reserva, y por tanto se encenderá LED rojo marcado con la R cuando le des al botón.
  • Cuando sólo las 2 varillas más largas están en contacto con el agua, se enciende el LED amarillo de 2/4.
  • Cuando las 2 varillas más largas y la intermedia detectan agua, se enciende marca el LED amarillo de 3/4.
  • Cuando todas varillas detectan agua significa que el agua está por encima del primer cuarto y se enciende el LED verde.

NOTA: para ser exactos debes tener en cuenta la altura de instalación del tapón blanco de la sonda.

DEPÓSITO DE AGUAS GRISES: Para instalar la sonda de aguas sucias, se deben realizar 2 agujeros de 9 mm de diámetro en el lateral del depósito para instalar los tornillos SSP.

Cuando el depósito está lleno (llega el agua a los tornillos) se enciende la luz LED roja de advertencia (sin necesidad de pulsar el botón).
